1、方案概述

工商業儲能消防系統技術方案主要由兩部分構成：火災探測報警系統、全氟己酮滅火系統。在火災探測方面，采用包級探測+柜級探測的策略；在滅火方面，采用全氟己酮滅火裝置來實現主動防護。

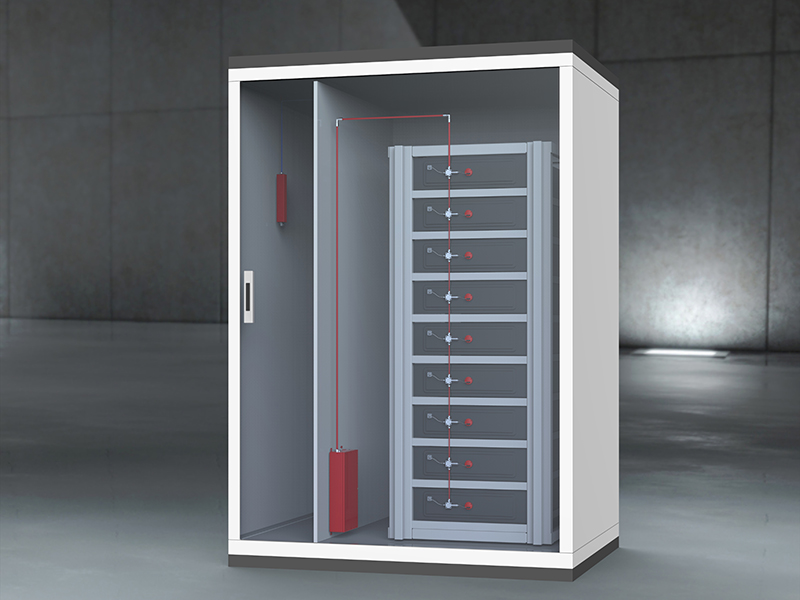

2、方案布置圖

3、方案設計
（1）包級防護
采用二合一復合探測器作為探測裝置放置于每個電池Pack內用于探測Pack內的可燃?xì)怏w濃度及溫度，每個Pack上設置一刺破閥和包級噴頭，二合一復合探測器與柜式儲能非儲壓滅火裝置進行電氣連接，并轉發對應刺破閥的控制指令。柜式儲能非儲壓滅火裝置的出口通過高壓軟管及快插管件連接至刺破閥，一旦某個電池包發生熱失控，二合一探測器將報警信號傳輸至柜式儲能非儲壓滅火裝置，并打開相應刺破閥，柜式儲能非儲壓滅火裝置啟動，全氟己酮滅火劑通過快接管路及包級噴頭直接作用于失控電池包。
（2）柜級防護
在柜頂設置1個四合一復合探測器（CO、溫度、煙霧、VOC），與柜式儲能非儲壓滅火裝置內的控制器進行電氣連接，用于探測柜內的特征量參數，當觸發探測器三級報警時打開非儲壓全氟己酮滅火裝置，進行柜級噴射滅火。
（3）噴放策略
柜級噴放策略：總共噴放1次，噴射時間≤20s。
4、方案優勢
1）采用高靈敏度傳感器，可以在火災發生前探測到電池包內溫度和CO濃度的存在。
2）實時采集監控環境內的空氣環境，發現異常及時上報。
3）采用RS485或CAN總線連接方式，可直接與BMS通訊，且布線方便，可靈活掛載多路報警器。
4）采用多級預警，精確監測儲能柜電池Pack內一氧化碳，杜絕誤報、漏報現象。
5）滅火、控制一體化設計，安裝簡便，且節約空間。
6）采用全氟己酮滅火劑，降溫效果明顯，且對帶電設備及精密設備無損害（易揮發無殘留、絕緣性強不導電）
5、主要設備及參數

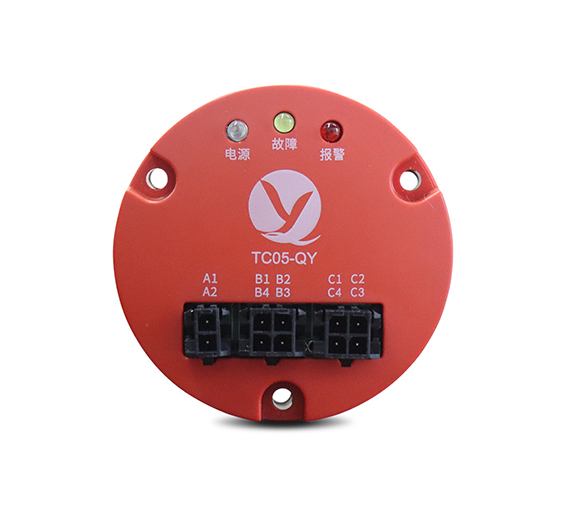

（1）TC05-QY儲能電站用一氧化碳、感溫復合火災探測

產品特點：
①采用高靈敏度傳感器，可以在電池?zé)崾Э卦缙谔綔y(cè)到電池箱內的溫度、一氧化碳變化
②實時高頻采集監控環境內的空氣環境，發現異常及時上報，將火災撲滅在萌芽階段
③采用多級預警綜合判斷的策略，杜絕誤報、漏報現象
④獨立的電源、故障、報警 LED 指示，運行狀態一目了然
⑤探測器本身可輸出控制信號，具備負載狀態監測功能
⑥使用壽命長，可達 7 年，傳統消防部分探測器需要 2-3 年更換
⑦體積小巧，在電池包外部安裝，維護時無需拆卸電池包，較包內安裝型設備維護更便捷
⑧防反接接線保護設計
⑨密封設計，能保持電池包的密封性
⑩支持手拉手布線方式，施工走線更便捷
（2）TC01A-QY儲能電站用一氧化碳、感煙感溫復合火災探測裝置
產品特點：
①采用高靈敏度傳感器，可以在火災發生前探測到電池箱內的溫度、CO、光電煙霧、VOC
②實時高頻采集監控環境內的空氣環境，發現異常主動上報，將火災撲滅在萌芽階段
③采用多級預警綜合判斷的策略，杜絕誤報、漏報現象
④探測器本身可進行開關量輸出，方便與多種消防設備進行聯動
⑤使用壽命長，可達5年。而傳統消防部分探測器需要2-3年更換
⑥探測類型可根據客戶需求做相應調整
（3）GSCN-FCY-4-QY柜式儲能非儲壓滅火裝置（含控制器）
產品圖片:
概述：
柜式儲能非儲壓滅火裝置是用潔凈型全氟己酮滅火劑作為滅火介質，集控制、滅火于一體的滅火裝置，裝置內部有控制器，在接收到探測器的火災信號后，打開滅火劑瓶組，滅火藥劑通過管路和霧化噴頭噴出，迅速湮滅，抑制電池模塊內的火情。
（4）刺破閥
概述：
刺破閥是一種一次性通斷的閥門，當刺破器收到啟動信號時，會啟動內部的產氣裝置，通過內部氣體的壓力將刺針刺出，刺破密封鋁片，從而打開主路與支路的聯通。
（5）QFF-0.3/1.2-QY非儲壓式全氟己酮滅火裝置
產品圖片：
非儲壓式全氟己酮滅火裝置具有結構創新、非儲壓設計、性能可靠、靈活安裝等特點。滅火裝置采用的滅火介質為全氟己酮滅火劑，該滅火劑常溫下呈液態，由噴頭噴射后迅速轉化為氣態，揮發后不留任何殘留 痕跡，無色、無毒且對人無傷害、對設備無影響。滅火裝置的探測和觸發可采用熱引發器、無源的感溫磁發電組件或感溫、感煙探測器連接的火災報警控制主機等多種不同的類型；滅火裝置可安裝在防護空間內部或者外部，采用螺釘連接或者3M雙面膠粘結的方式固定在需要安裝的位置。
